Revopoint MetroY Ultra 3D szkenner – CCM kiadás

Revopoint MetroY Ultra 3D-szkenner – CCM Edition

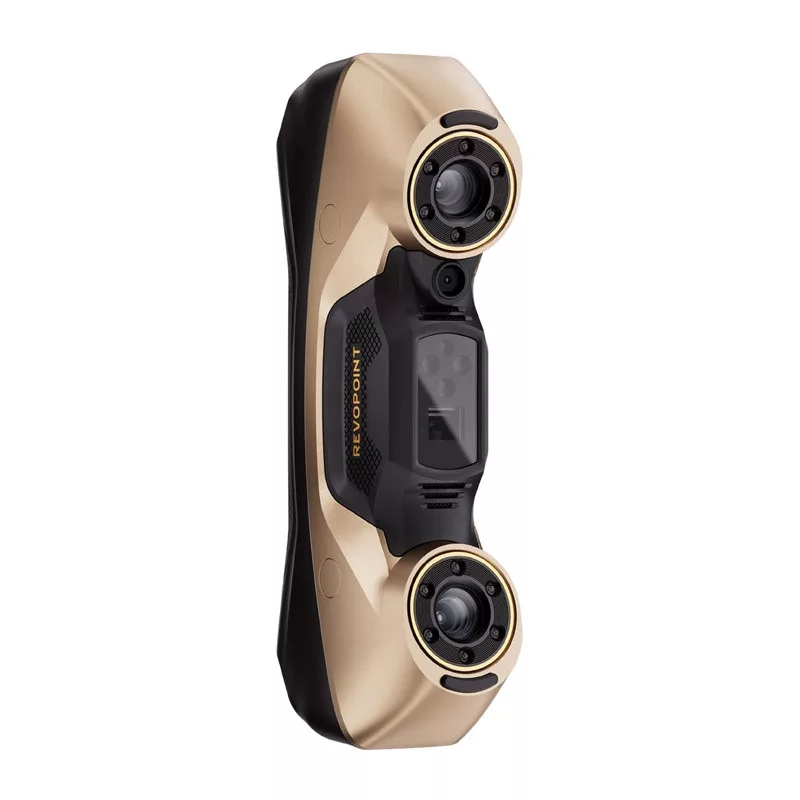

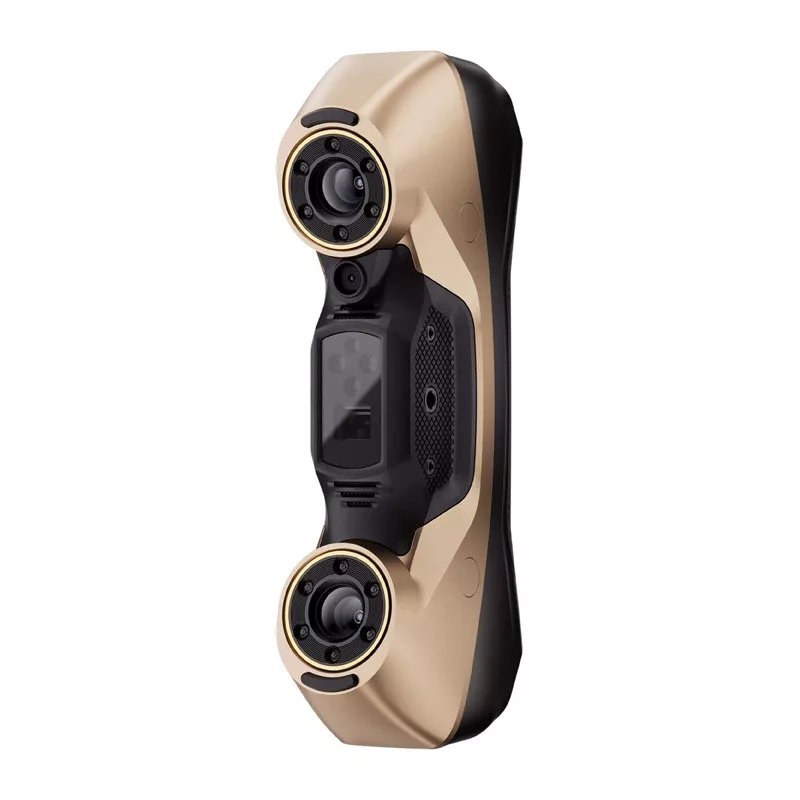

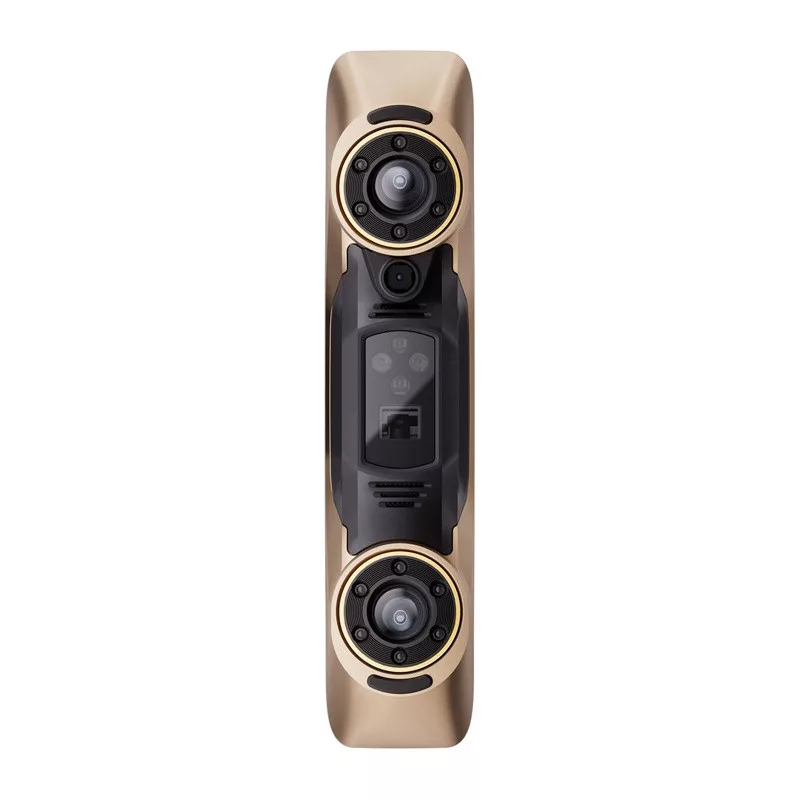

A Revopoint MetroY Ultra egy fejlett, ipari minőségű 3D-szkenner, amely a kékfény-technológiát többsoros lézerrel és strukturált fénnyel kombinálja, így akár 0,015 mm-es pontosságot ér el egyetlen képkockán. A készülék másodpercenként akár 90 képkocka sebességgel működik, és másodpercenként akár 3 000 000 pontot rögzít, ami gyors és rendkívül pontos objektumtérképezést eredményez. A Wi-Fi 6 kapcsolatnak köszönhetően valós idejű adatátvitel lehetséges, a Revo Metro és a Revo Measure szoftverek támogatása pedig a teljes munkafolyamatot lehetővé teszi – a szkenneléstől a fejlett mérésekig. A CMM Edition pontosság-ellenőrzési és metrológiai mérési funkciókkal bővíti a készülék képességeit, így ideális megoldás a professzionális minőség-ellenőrzéshez.

Ipari szintű mérési pontosság

A szkenner akár 0,015 mm-es egyképkockás pontosságot és 0,015 mm + 0,04 mm × L (m) térfogatpontosságot kínál, biztosítva az állandó és megbízható mérési eredményeket. A CMM Editionben a metrológiai minőségű gömbös lemez használatának köszönhetően a pontosság gyors ellenőrzése közvetlenül a munkaállomáson lehetséges. Egy kattintásos funkcióval azonnal ellenőrizhető a gömbök középpontjai közötti távolság és összehasonlítható a referenciaértékekkel, így a szkennelési pontosság azonnal értékelhető.

Gyors és rugalmas szkennelés minden körülmények között

A MetroY Ultra akár 90 FPS sebességgel szkennel, és másodpercenként akár 3 000 000 pontot rögzít, ami jelentősen felgyorsítja a munkát még a bonyolultabb alkatrészek esetében is. A készülék akár 100 000 lux fényerősségű környezetben is működik, így ipari környezetben is alkalmazható. A körülbelül 50 mm és 1 000 mm közötti magasságú tárgyak támogatása lehetővé teszi a szkenner használatát mind apró részletek, mind nagyobb alkatrészek esetében.

5, a feladathoz igazított szkennelési mód

A készülék öt, kék fényt használó szkennelési módot kínál, lehetővé téve a feladatnak megfelelő módszer kiválasztását. A 34 keresztvonalat tartalmazó High Speed mód gyors adatgyűjtést tesz lehetővé, a 15 párhuzamos vonalat tartalmazó Details mód biztosítja a nagy részletességet, az egyvonalas mód pedig mély furatok leképezését teszi lehetővé. Ezen felül a teljes mezős strukturált fény ideális nagyobb felületekhez, az automatikus forgóasztal mód pedig kényelmes, felügyelet nélküli szkennelést tesz lehetővé kisebb alkatrészek esetében.

Fejlett mérések és adatelemzés

A CMM Edition a PTB-tanúsítvánnyal rendelkező algoritmusokat tartalmazó Revo Measure szoftvert használja, biztosítva a nemzetközi metrológiai szabványoknak való megfelelést. A pontosság ellenőrzése után zökkenőmentesen átállhat az alkatrészek szkennelésére és az adatok mérési környezetbe történő importálására, ahol részletes elemzéseket és méréseket végezhet, valamint jelentéseket készíthet. Az intuitív felület és az adatok vizualizálása megkönnyíti a munkát és csökkenti az eredmények megszerzéséhez szükséges időt.

Vezeték nélküli működés

A Wi-Fi 6 és a vezeték nélküli szkennelési képességeknek köszönhetően a felhasználók kábelek korlátai nélkül dolgozhatnak. A kép megjelenítési funkció lehetővé teszi a szkennelés előrehaladásának több eszközön történő egyidejű nyomon követését, ami növeli a folyamat feletti ellenőrzést és megkönnyíti a csapatmunkát. Ez a megoldás tervezőirodákban és gyártási környezetben egyaránt jól működik.

Széles körű alkalmazások az iparban és a mérnöki munkában

A MetroY Ultra CMM Edition-t mindenhol használják, ahol a pontosság és az eredmények ellenőrizhetősége fontos – a visszafejtéstől és a gyors prototípus-készítéstől a részletes minőség-ellenőrzésig. Az eredmények referenciaadatokkal való összehasonlításának és a jelentések készítésének képessége a készüléket átfogó eszközzé teszi a 3D-mérésekhez.

A csomag tartalma

• Szkennerek
• Állvány
• USB Type-C – Type-C kábel
• Hálózati adapter
• Mintadarab
• 6 mm-es jelölők (500 db)
• Kéttengelyes forgóasztal
• Hordtáska
• Kalibrációs lemez
• Mobil készlet (4. generáció)
• Gömbös kalibrációs lemez
• Revo Measure szoftver (1 éves licenc)
