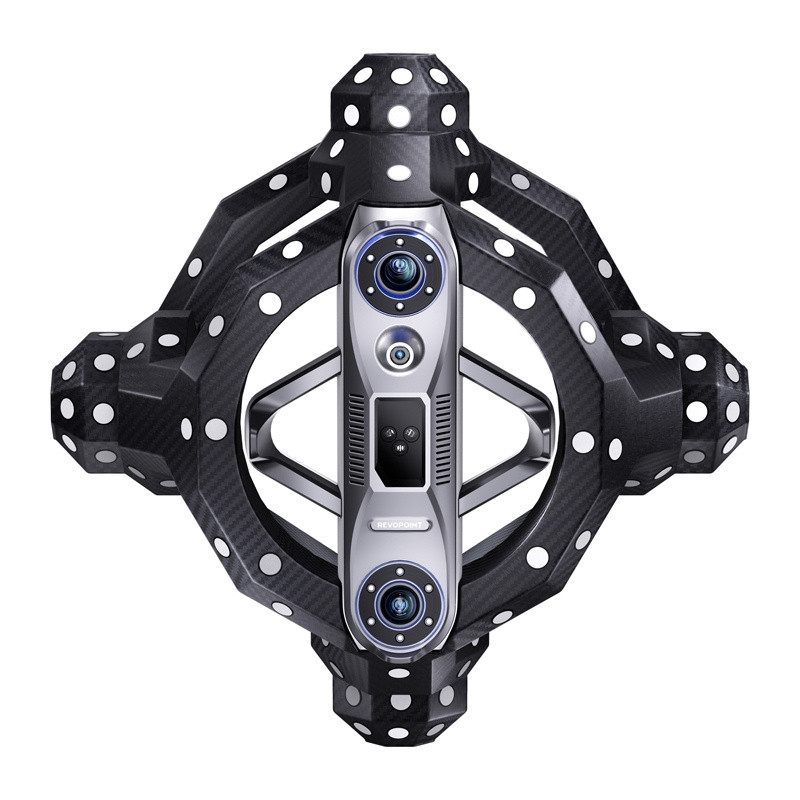

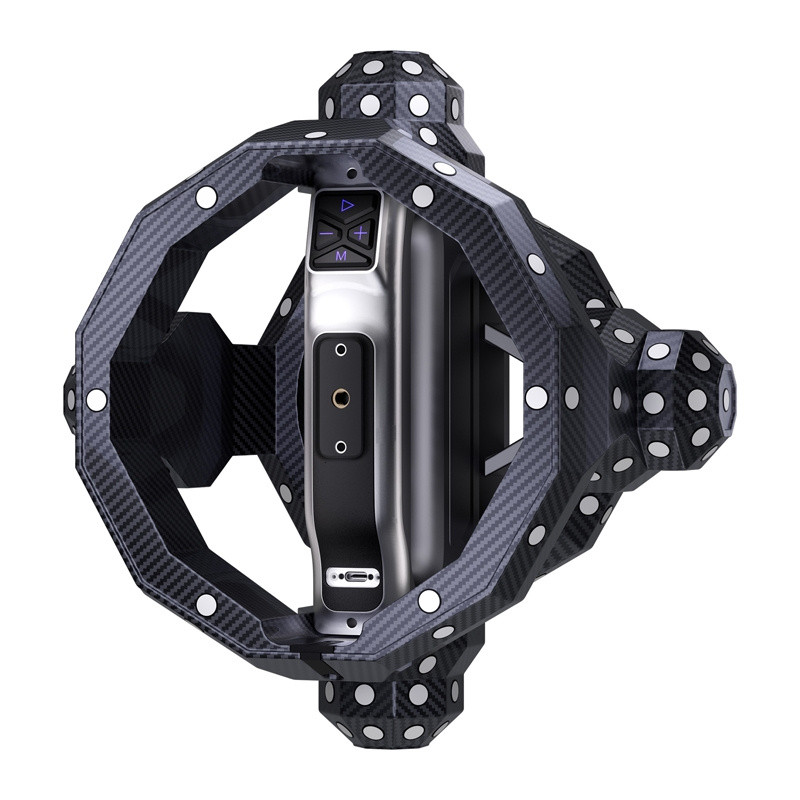

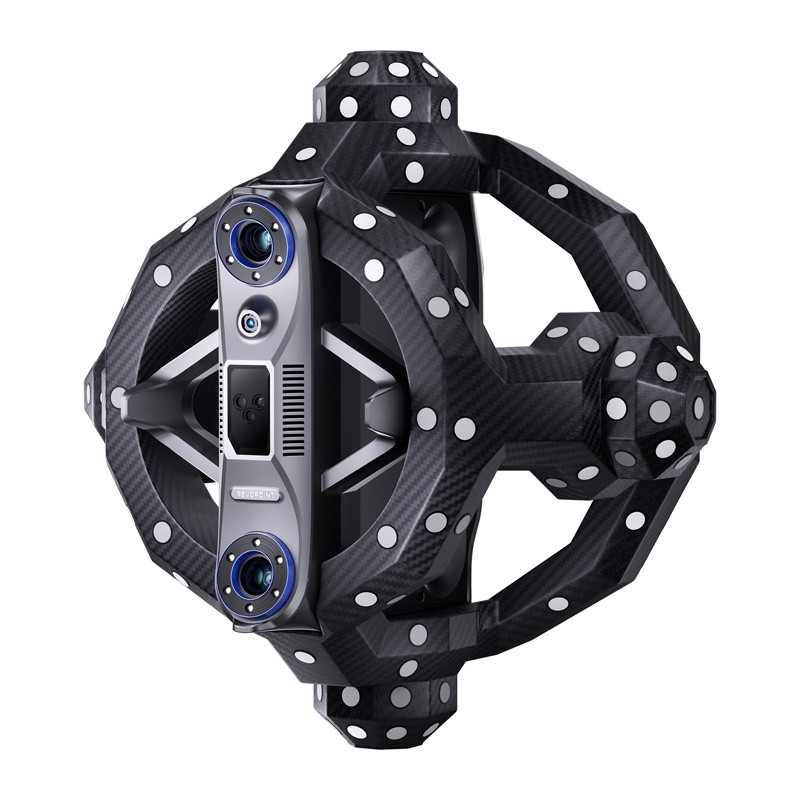

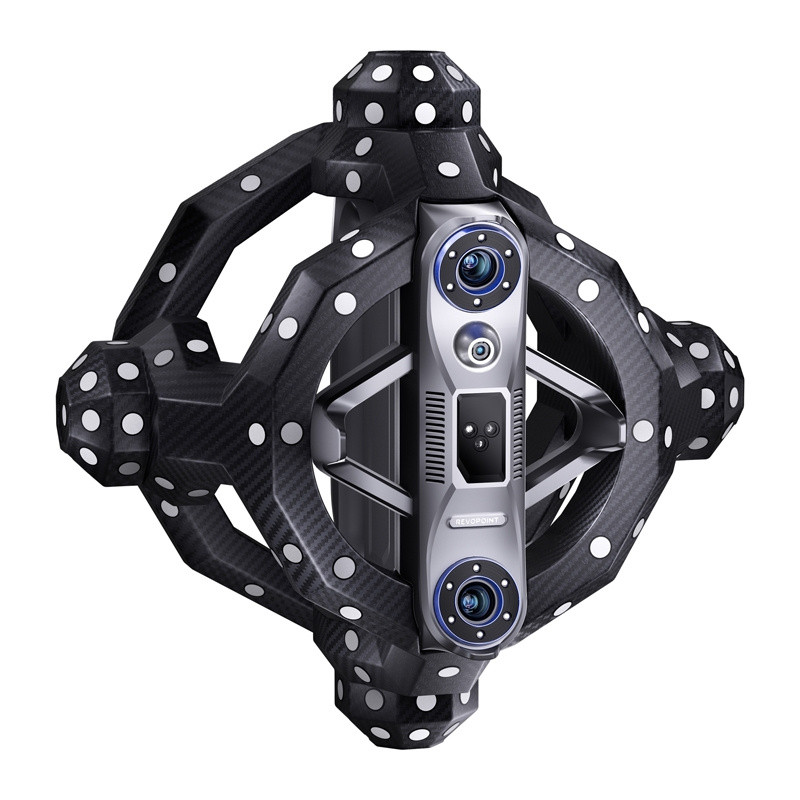

Revopoint Trackit optikai 3D szkenner

Revopoint Trackit optikai 3D szkenner

Méréstechnikai pontosság, teljes mobilitás és intelligens valós idejű tárgykövetés - a Revopoint Trackit egy átfogó 3D szkennerrendszer, amely egy 0,02 mm pontosságú optikai szkennert és egy fejlett térkövető nyomkövető rendszert kombinál. Mérnökök, CAD-tervezők, minőségellenőrzési szakemberek és ipari vállalatok számára készült. A Trackit gyors, stabil és megismételhető szkennelést biztosít mind a kis alkatrészek, mind a nagyméretű tárgyak esetében - jelölők nélkül. Az integrált automatikus kalibrációs rendszer, az intelligens kardántengelyek és a dedikált Revo Trackit szoftver nagy pontosságot és kényelmet biztosít a különböző mérési környezetekben.

Kompromisszumok nélküli pontosság

A Revopoint Trackit 0,02 mm-es mérési pontosságot és akár 0,05 mm-es ponttávolságot kínál, így a legfinomabb felületi részletek is feltérképezhetők. A mérésért egy kék lézerrel (30 vonal és 1 egyvonalas) támogatott mélységkamerakészlet felel, amely nagy pontosságot és stabilitást biztosít. A kapott adatok exportálhatók olyan népszerű formátumokban, mint a PLY, OBJ, STL, ASC, 3MF, GLTF vagy FBX, a tervező és mérnöki szoftverekben való további felhasználás céljából.

Gyors és zökkenőmentes működés

A rendszer akár 1 500 000 pont/másodperc szkennelési sebességet ér el, ami lehetővé teszi a tárgy hatékony digitalizálását. A szkenner térbeli mozgásának intelligens követésének köszönhetően zökkenőmentesen dolgozhat - jelölések nélkül és a tökéletesen rögzített pozíció fenntartása nélkül. A Track Scan üzemmód lehetővé teszi a szkenner helyzetének és szögének valós idejű rögzítését, biztosítva a pontfelhők pontos összevonását még dinamikus mozgások során is.

Automatikus kalibrálás

A Revopoint Trackit optikai 3D szkennerrel a bonyolult beállítások kiküszöbölhetők, mivel két kardántengelyt használ automatikus kalibrációval (Dual-Axis Gimbal System). A Tracker és a szkenner automatikusan beállítja egymáshoz viszonyított helyzetét, így biztosítva a mérőrendszer konzisztens geometriáját. A kalibrációs folyamat közvetlenül a szoftverben indítható - a rendszer automatikusan felismeri a kalibrációs tömböket és szinkronizálja a kamera paramétereit.

Bármilyen helyzetben készen áll a munkára

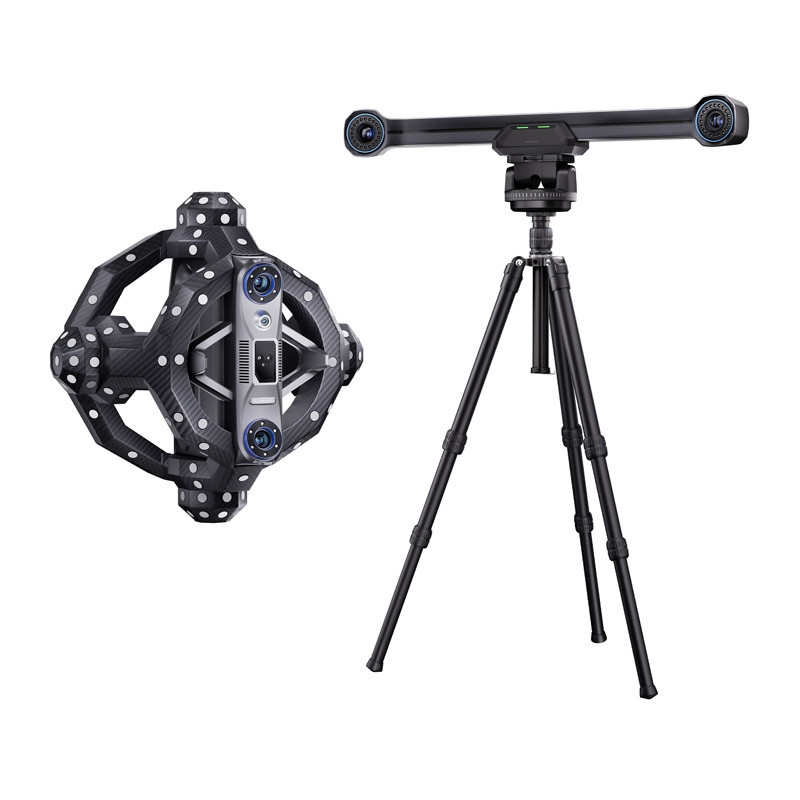

Mind a szkenner, mind a nyomkövető könnyű, mégis tartós anyagokból készült - a szénszálas váz és a polikarbonát ház ellenáll a mechanikai sérüléseknek és hosszú élettartamot biztosít. A készülékek tömege 1,2 kg, illetve 1,8 kg, 0 és 40 °C közötti hőmérséklet-tartományban működnek, és könnyen felszerelhetők a mellékelt állványokra. Az egészet külön erre a célra kialakított, kerekekkel ellátott hordtáskákban szállítja, így a készlet teljesen mobil marad, és mind a mérésügyi laboratóriumban, mind ipari környezetben vagy műhelyben használatra készen áll.

Sokoldalú szkennelési módok

A Revopoint Trackit többféle működési módot kínál a különböző mérési forgatókönyvekhez. A Track Scan üzemmódban a szkennelés valós időben, markerek nélkül történik, ami jól működik kis és közepes méretű tárgyak esetén. A Multi-Position Scan mód lehetővé teszi, hogy a nagyméretű modelleket, például testrészeket vagy gépalkatrészeket szakaszokra osszák, és automatikusan egyetlen pontfelhővé egyesítsék. A kihívást jelentő felületekhez a Marker Scan üzemmód áll rendelkezésre, amely mágneses vagy öntapadós markereket használ a leolvasás stabilitásának növelése érdekében. A kiválasztott módtól függetlenül a kész modellek a népszerű PLY, OBJ, STL, ASC, 3MF, GLTF vagy FBX formátumokban menthetők el a CAD, CAM és 3D programokban való használathoz.

Revo Trackit fejlett szoftver

A Revo Trackit alkalmazás a teljes szkennelési folyamat irányításának központja. Lehetővé teszi a mélységkamerás expozíciók automatikus beállítását és a begyűjtött pontok távolságának és minőségének valós idejű megtekintését. Emellett lehetővé teszi a szkennelés szüneteltetését, a folyamat ellenőrzését és a munka bármikor történő folytatását. A rendszer automatikusan összevonja a pontfelhőket és modellrácsot készít, ami felgyorsítja a végleges fájl elkészítését. A szkennelés befejezése után könnyedén létrehozhat egy 3D modellt, elvégezheti az alapvető hálófeldolgozást, és az adatokat a választott formátumban exportálhatja.

Professzionális alkalmazások

A Revopoint Trackit mérnöki, ipari és tervezői alkalmazásokhoz készült. A rendszer ideális a minőségellenőrzéshez és a méréstechnikához, lehetővé téve az alkatrészformák pontos geometriai elemzését és feltérképezését. Emellett értékes eszköz a fordított tervezésben is, lehetővé téve a műszaki dokumentáció nélküli alkatrészek digitalizálását. A prototípusgyártásban és a CAD-tervezésben széleskörű lehetőségeket nyit meg, megkönnyítve a valós tárgyak digitális környezetbe való átvitelét. A 10 mm és 6 m közötti méretű tárgyak támogatásával a Revopoint Trackit az iparban, valamint a műszaki oktatásban vagy a tudományos kutatásban egyaránt használatos, nagy pontosságot és rugalmas működést kínál.

Többre kész berendezés

A Revopoint Trackit képességeinek teljes körű kihasználásához Windows 10 vagy 11 (64 bites) operációs rendszert, 12. generációs Intel Core i9 vagy újabb processzort, 64 GB RAM-ot és 8 GB VRAM-mal vagy annál nagyobb NVIDIA RTX 4060 grafikus kártyát tartalmazó konfiguráció ajánlott. A készülék csak x86_64 architektúrával működik, és a megfelelő átviteli stabilitás és a szkennelés közbeni zökkenőmentes feldolgozás érdekében USB 3.0 vagy újabb USB-n keresztül történő csatlakozást igényel.

Tartalmazza a következőket:

• Tracker
• Szkenner
• Kardántengely az automatikus nyomkövető kalibráláshoz (két tengely)
• Kardántengely a szkenner automatikus kalibrálásához (két tengely)
• Állvány a nyomkövetőhöz
• Állvány a szkennerhez
• Állvány a kalibrációs tábla számára
• Szkenner-adapter
• Kalibrációs tábla
• Kalibráló rúd
• Tápegység
• PC kábel
• Szkenner kábel
• Szkenner kardánkerekes kábel
• A nyomkövető kardánkerekes kábele
• Kábelkötegelő
• Mágneses jelölők
• Horgonyblokk (mágneses)
• Pozicionáló szőnyeg
• USB memória pendrive
• Szállítótáska a nyomkövetőhöz (kerekekkel)
• Szállítótáska a szkennerhez (kerekekkel)
• Gyorsindítási útmutató, tanúsítvány és jótállási jegy
